Перед реконструкцией
Уточнение сечения, армирования, материалов и фактической схемы работы вертикальных элементов.
Железобетонные, металлические и каменные вертикальные элементы

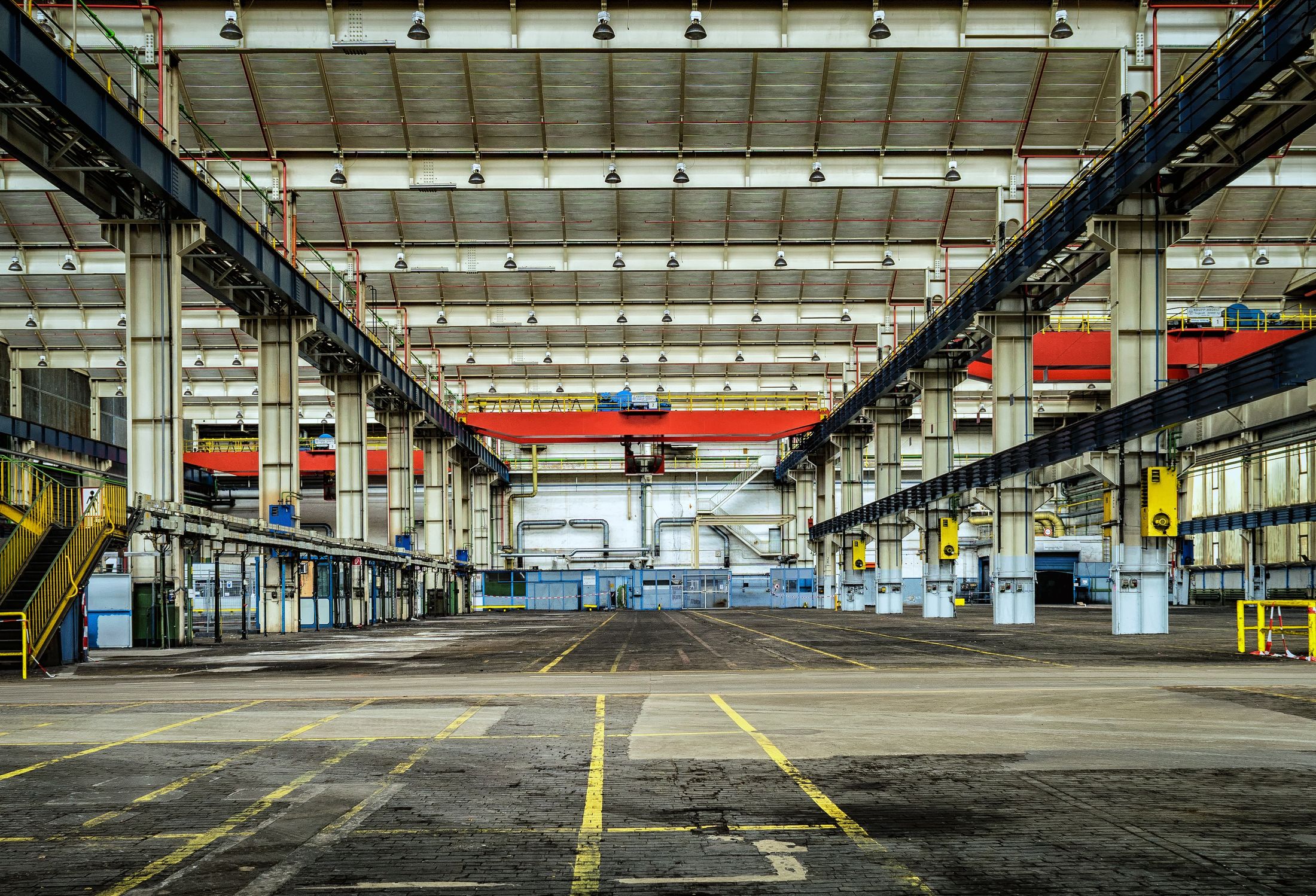

Обследование колонн и пилонов
Определяем фактическое состояние колонн, пилонов и стоек, фиксируем трещины, сколы, коррозию, деформации и повреждения опорных зон. Уточняем геометрию, прочность материалов, армирование, узлы сопряжения и при необходимости выполняем поверочные расчеты несущей способности.
01 / ГЕОМЕТРИЯ Сечения и отклонения Размеры, высота, вертикальность, кривизна, смещения и фактическое положение.
02 / МАТЕРИАЛ Бетон, металл и армирование Прочность, коррозия, защитный слой, арматура, остаточные сечения и дефекты материала.
03 / УЗЛЫ Опирание и сопряжения Опорные зоны, капители, консоли, базы, анкеры, стыки и сопряжение с перекрытиями.
04 / РАСЧЕТ Работоспособность элемента Проверка по фактическим нагрузкам, длине, закреплению, эксцентриситетам и повреждениям.
Назначение обследования
Оценка состояния вертикальных несущих элементов здания
Обследование позволяет определить фактическое состояние колонн и пилонов, оценить влияние трещин, коррозии и деформаций, подтвердить характеристики материалов и получить исходные данные для реконструкции, изменения нагрузок, устройства проемов, усиления или дальнейшей эксплуатации.
КЛЮЧЕВОЙ ПРИНЦИП Вертикальный элемент оценивается вместе с его опорными зонами
Повреждения базы, капители, консоли, стыка или участка опирания могут существенно влиять на передачу усилий даже при удовлетворительном состоянии ствола элемента.
Когда требуется
Обследование колонн и пилонов выполняется при изменении нагрузок или выявлении повреждений
Состав работ зависит от задачи: необходимо ли подтвердить существующую несущую способность, оценить дефекты, проверить новое оборудование или получить данные для проектирования усиления.
При увеличении нагрузок
Проверка при надстройке, установке оборудования или изменении назначения здания.
При трещинах и сколах
Оценка характера повреждений и их влияния на несущую способность.
При коррозии арматуры или металла
Определение глубины повреждений, остаточных сечений и состояния защитных слоев.
После пожара или удара
Оценка остаточных характеристик материала, деформаций и состояния опорных зон.
Перед усилением элемента
Исходные данные для выбора схемы, материалов и объема усиления.
Программа определяется материалом элемента, его сечением, условиями закрепления, характером повреждений и необходимостью расчетного подтверждения.
Что входит в обследование колонн и пилонов
Конкретный маршрут и состав фиксации определяются технической задачей, доступностью помещений и конструкций, а также характером выявленных повреждений.
Передать исходные материалыАнализ документации
Проектные решения, нагрузки, узлы сопряжения, история ремонтов и изменения конструктивной схемы.
Визуальное обследование
Трещины, сколы, коррозия, оголение арматуры, деформации, повреждения баз и капителей.
Контроль геометрии
Сечения, высота, вертикальность, кривизна, смещения и взаимное положение элементов.
Исследование материалов
Прочность бетона, состояние металла, остаточные сечения, защитный слой и коррозионные повреждения.
Вскрытия и контроль армирования
Положение и диаметр арматуры, хомуты, закладные детали, анкеры и фактическое устройство узлов.
Поверочные расчеты
Проверка несущей способности и устойчивости по фактическим параметрам и нагрузкам.
Типы элементов
Обследуем колонны, пилоны, стойки и опорные узлы
Методы контроля зависят от материала, формы сечения, конструктивной схемы, этажности и характера передачи усилий.
01
Монолитные железобетонные колонны
Прочность бетона, армирование, защитный слой, трещины, сколы и рабочие швы.
02Сборные железобетонные колонны
Стыки, закладные детали, геометрия, трещины и состояние опорных участков.
03Железобетонные пилоны
Сечения, армирование, эксцентриситеты, трещины и сопряжение с перекрытиями.
04Стальные колонны
Коррозия, остаточные сечения, сварные и болтовые соединения, базы и устойчивость.
05Кирпичные и каменные столбы
Кладка, раствор, трещины, перевязка, опирание и локальные разрушения.
06Консоли и капители
Трещины, продавливание, армирование, передача усилий и состояние опорных зон.
07Базы и опорные части
Анкеры, опорные плиты, подливка, коррозия, смещения и состояние фундамента.
08Стыки и сопряжения
Монолитные, сварные, болтовые и сборные соединения между этажами и конструкциями.
ОТ ПОВРЕЖДЕНИЯ К РАСЧЕТНОЙ СХЕМЕ Расположение дефекта сопоставляется с напряженной зоной, условиями закрепления и фактическими нагрузками.
Оценка дефектов
Повреждения колонны анализируются с учетом работы элемента на сжатие и изгиб
Для технического вывода учитываются положение дефекта, эксцентриситет нагрузки, гибкость элемента, состояние арматуры или стального сечения, опорные условия и взаимодействие с перекрытиями.
01Продольные и поперечные трещины
02Сколы и разрушение защитного слоя
03Коррозия продольной арматуры и хомутов
04Потеря сечения металлических элементов
05Отклонение от вертикали и локальная кривизна
06Повреждение баз, капителей, консолей и стыков
Материалы элементов
Методы обследования зависят от материала колонн и пилонов
Для железобетона, металла и каменной кладки применяются разные методы контроля, критерии оценки повреждений и расчетные модели.
Монолитный железобетон
Прочность бетона, армирование, защитный слой, трещины, сколы и состояние рабочих швов.
Сборный железобетон
Стыки, закладные детали, соединения, опорные зоны и геометрические отклонения.
Стальные конструкции
Коррозия, остаточные сечения, местная устойчивость, сварные и болтовые соединения.
Каменная кладка
Прочность кладки и раствора, трещины, перевязка, опирание и локальные разрушения.
Порядок выполнения
Этапы обследования колонн и пилонов
Работы выполняются от анализа расчетной схемы и нагрузок к измерениям, исследованию материалов, расчетной проверке и подготовке заключения.
Анализ исходных данных
Документация, нагрузки, этажность, узлы, ремонты и история появления повреждений.
Осмотр и дефектовка
Трещины, сколы, коррозия, деформации, состояние опорных зон и сопряжений.
Измерения и вскрытия
Сечения, вертикальность, прочность, армирование, анкеры, базы и остаточные сечения.
Расчетная проверка
Несущая способность и устойчивость по фактическим характеристикам и нагрузкам.
Техническое заключение
Категория состояния, допустимые нагрузки, ремонт, усиление или мониторинг.
Итоговые материалы связывают фактическое состояние элемента, результаты контроля, расчетную оценку и рекомендации по дальнейшей эксплуатации.
Техническое заключение по колоннам и пилонам
Формат выдачи определяется техническим заданием. Результат может быть оформлен как акт осмотра, краткий отчет либо раздел предварительного обследования в составе комплексного технического заключения.
01 Описание элементов
Материал, сечение, высота, условия закрепления, узлы и место в конструктивной системе.
02 Дефектные схемы и фотофиксация
Трещины, сколы, коррозия, деформации и привязка к конкретным участкам.
03 Результаты измерений
Геометрия, прочность, армирование, защитный слой, анкеры и остаточные сечения.
04 Поверочные расчеты
Проверка несущей способности, устойчивости и опорных зон при фактических нагрузках.
05 Выводы и рекомендации
Категория состояния, допустимые нагрузки, ремонт, усиление или наблюдение.
Стоимость обследования
Цена зависит от количества элементов, материала и расчетной задачи
Для расчета необходимы планы и разрезы, сведения о нагрузках, фотографии дефектов, количество колонн или пилонов и требуемый состав технического заключения.
Получить расчет стоимостиКоличество колонн, этажей, типоразмеров и контрольных участков.
Железобетон, металл, кладка, сложность армирования и узлов.
Высота, отделка, вскрытия, контроль прочности, геометрии, армирования и соединений.
Количество расчетных элементов, сочетаний нагрузок и проверяемых опорных зон.
Частые вопросы
Что уточняется перед обследованием колонн и пилонов
Предварительный состав работ можно определить по планам, фотографиям повреждений, сведениям о нагрузках и материалу элементов.
Да. Локальное обследование возможно для отдельной колонны, пилона, стойки, базы или узла. Границы работ и ограничения выводов фиксируются в техническом задании.
Положение и диаметр арматуры уточняются неразрушающими методами, а при необходимости — локальными вскрытиями. Объем контроля зависит от задачи и доступности поверхности.
Расчет требуется при увеличении нагрузок, выявлении существенных дефектов, изменении расчетной схемы, проектировании усиления или подтверждении возможности дальнейшей эксплуатации.
Частичное вскрытие может потребоваться для уточнения состояния бетона, арматуры, хомутов, стальных элементов, анкеров и скрытых соединений.
Описание элементов, дефектные схемы, фотофиксация, результаты измерений и вскрытий, расчетная оценка, категория состояния и рекомендации.
